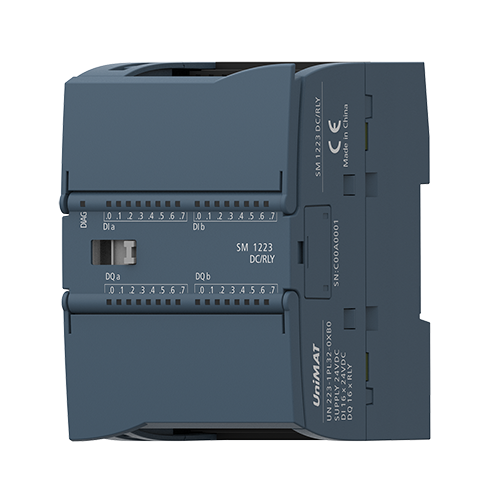

| 型號 | SM 1223 DI 16×24 V DCXC sport·(中国)集团娱乐官方网站登录入口全站版熊猫体育【中文官方】网站 - 最全赛事直播平台杏宇娱乐-杏宇注册登录-平台官网， DQ 16×RLY |

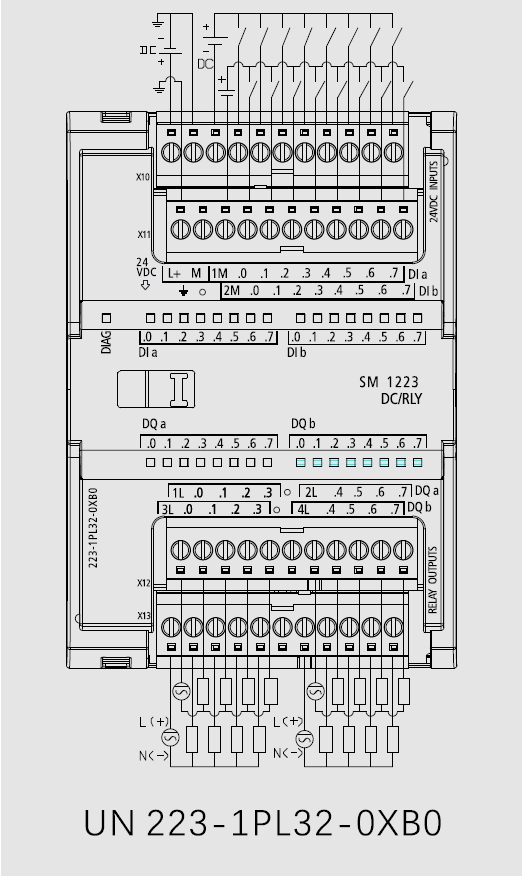

| 訂貨號 | UN 223-1PL32-0XB0 |
| 常規 | |
| 尺寸 W x H x D（mm） | 70 x 100 x 75 |
| 重量 | 350g |
| 功耗 | 10W |
| 電流消耗（SM總線） | 180 mA |
| 电流消耗（24 V DC） | 所用的每点输入 4 mA |
| 所用的每个继电器线圈 7 mA | |
| 數字輸入 | |
| 輸入點數 | 16 |
| 類型 | 漏型/源型（IEC 1类漏型） |
| 額定電壓 | 4 mA 时 24 V DC熊猫体育【中文官方】网站 - 最全赛事直播平台U8国际·[China]有限公司官网，额定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪湧電壓 | 35 V DC918博天堂(中国区)-官方旗舰厅球友直播-足球篮球体育直播平台kg体育官网视讯(中文站) - 官方网站，持续 0.5 s |
| 邏輯1信號（最星蛴阎辈�-足球篮球体育直播平台918博天堂(中国区)-官方网站。� | 2.5 mA 时 15 V DC |
| 邏輯0信號（最大） | 1 mA 时 5 V DC |
| 隔離（現場側與邏輯側） | 707 V DC（型式测试） |
| 隔離組 | 2 |
| 濾波時間 | 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms（可选择K8·凯发【中国区】集团旗舰厅官网登录入口918博天堂(中国区)-官方网站球友直播-足球篮球体育直播平台，4 个为一组） |
| 同時接通的輸入數 | 16 |
| 電纜長度（米） | 500（屏蔽）；300（非屏蔽） |
| 數字輸出 | |
| 輸出點數 | 16 |
| 類型 | 繼電器kg体育官网视讯(中文站) - 官方网站官网- 杏鑫平台 | 帐号ID注册 - 会员登陆中心，幹觸點 |
| 電壓範圍 | 5 － 30 V DC 或 5 － 250 V AC |
| 最大电流时的逻辑 1 信号 | － |
| 具有 10 KΩ 负载时的逻辑 0 信号 | － |
| 電流（最大） | 2.0 A |
| 燈負載 | 30 W DC/200 W AC |
| 通態觸點電阻 | 新设备最大为 0.2 Ω |
| 每點的漏泄電流 | － |
| 浪湧電流 | 触点闭合时为 7 A |
| 過載保護 | 無 |
| 隔離（現場側與邏輯側） | 1500 V AC（线圈与触点） |
| 無（线圈与逻辑侧） | |
| 隔離組 | 4 |
| 每個公共端的電流 | 8A |
| 電感鉗位電壓 | － |
| 開關延遲 | 最长 10 ms |
| 机械寿命（無负载） | 10,000,000 个断开 / 闭合周期 |
| 額定負載下的觸點壽命 | 100,000 个断开 / 闭合周期 |
| RUN － STOP 时的行为 | 上一个值或替换值（默认值为 0） |
| 同時接通的輸出數 |
·8(無相邻点）球友直播-足球篮球体育直播平台918博天堂(中国区)-官方网站kg体育官网视讯(中文站) - 官方网站，60℃（水平）或50℃（垂直）时 ·16918博天堂(中国区)-官方网站官网- 杏鑫平台 | 帐号ID注册 - 会员登陆中心熊猫体育【中文官方】网站 - 最全赛事直播平台，55℃（水平）或45℃（垂直）時 |
| 電纜長度（米） | 500（屏蔽）；150（非屏蔽） |
