UniMAT IM260基礎篇

作者:億維自動化
發布時間:2024.05.14

beat·365(中国)-官方认证网站·(中国区)beat·365(中国)-官方认证网站-UniMAT IM260基礎篇

1.産品概述

IM260 是一種接口模塊杏鑫娱乐|杏鑫平台-专为杏鑫提供注册登录服务的网站V体育(VSport)官网-专业体育赛事直播与资讯平台熊猫体育-【中国区】官方直播平台网站,它可將UN200模塊連接到PROFIBUS-DP網絡(即IM260經過串行I/O總線連接到UN200模塊)球客岛-专业体育赛事直播资讯平台K8·凯发【体育中国】集团旗舰厅官网登录入口V体育(VSport)官网-专业体育赛事直播与资讯平台,PROFIBUS網絡經過其DP通信端口V体育(VSport)官网-专业体育赛事直播与资讯平台K8·凯发【体育中国】集团旗舰厅官网登录入口zoty中欧·(中国有限公司)官方网站,連接到IM260模塊V体育(VSport)官网-专业体育赛事直播与资讯平台zoty中欧·(中国有限公司)官方网站龙8-long8·(国际)唯一官方网站,這個端口可運行在9600波特和12M波特之間的任何PROFIBUS波特率杏鑫娱乐|杏鑫平台-专为杏鑫提供注册登录服务的网站。作爲PROFIBUS DP網絡的模塊化從站設備杏鑫|杏鑫登录|杏鑫注册|杏鑫平台|杏鑫官方,IM260模塊可以7個數字或者模擬輸入和輸出的擴展模塊zoty中欧·(中国有限公司)官方网站U8国际·[中国区]有限公司官网K8·凯发【体育中国】集团旗舰厅官网登录入口,向主站發送和接收不同數量的數據U8国际·[中国区]有限公司官网。這種特性可以使用戶更換不同的200系列模塊熊猫体育-【中国区】官方直播平台网站,以滿足實際應用的需求V体育(VSport)官网-专业体育赛事直播与资讯平台。

2. 産品外观





3.技術参数

型號

PROFIBUS-DP接口模塊(IM260

産品描述

    用于帶PROFBUS-DP接口的分布式I/O系統

光電隔離K8·凯发【体育中国】集团旗舰厅官网登录入口球客岛-专业体育赛事直播资讯平台Zoty中欧·(中国)体育官方网站,性能穩定

通訊口數量

1

接口類型

RS-485

連接協議

PROFIBUS-DP

PROFIBUS-DP通訊速率

9.619.245.4593.75187.5500K波特率;

1.53612M波特率

 站地址設置

099(由旋鈕開關進行設置)

每個段最多站数

32

每個网络最多站数

126球客岛-专业体育赛事直播资讯平台K8·凯发【体育中国】集团旗舰厅官网登录入口,最大到99DP從站

UN200模塊數量

7

93.75kbps

1200

187.5Kbps

1000

500kbps

400

 1-1.5Mbps

200

3-12Mbps

100

電壓範圍

20.4-28.8V DC

最大電流(模塊通訊端口的激活)

2A

隔離(輸入電源與邏輯電路之間)

500V

5V DC消耗(總線上面)

1500mA

尺寸(長x x 高)

71 x 80 x 62


4.引腳定義

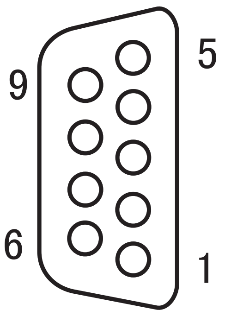

9D型連接器

針脚

含義





1

底盤地K8·凯发【体育中国】集团旗舰厅官网登录入口zoty中欧·(中国有限公司)官方网站,連接在外殼上

2

24V返回(與接線端子的M相同)

3

隔離的信號BR*D/T*D+

4

隔離的發送請求(TTL

5

隔離的+5V返回

6

隔離的+5V(最大90mA

7

+24V(最大120mA球客岛-专业体育赛事直播资讯平台,帶反向電壓保護二極管)

8

隔離信號AR*D/T*D-

9

未連接

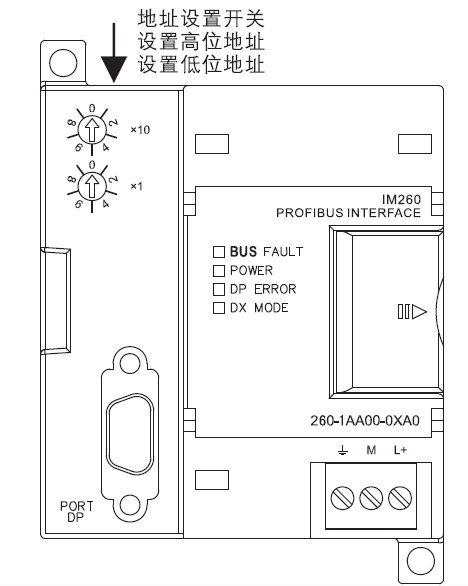

5.地址設置開關



STEP7軟件IM260設置的地址爲65U8国际·[中国区]有限公司官网龙8-long8·(国际)唯一官方网站,IM260的高位地址應設置爲6杏鑫娱乐|杏鑫平台-专为杏鑫提供注册登录服务的网站,IM260的低位地址應設置爲5龙8-long8·(国际)唯一官方网站。

6.産品应用

在使用IM260之前zoty中欧·(中国有限公司)官方网站熊猫体育-【中国区】官方直播平台网站K8·凯发【体育中国】集团旗舰厅官网登录入口,需在軟件上安装IM260相應的GSD文件zoty中欧·(中国有限公司)官方网站杏鑫|杏鑫登录|杏鑫注册|杏鑫平台|杏鑫官方龙8-long8·(国际)唯一官方网站。IM 260模塊GSD名稱爲“PROFIBUS-DP接口模塊(IM260GSD文件”U8国际·[中国区]有限公司官网球客岛-专业体育赛事直播资讯平台K8·凯发【体育中国】集团旗舰厅官网登录入口,您可在網址www.unimat.com.cn下載杏鑫|杏鑫登录|杏鑫注册|杏鑫平台|杏鑫官方。通過IM260接口模塊杏鑫娱乐|杏鑫平台-专为杏鑫提供注册登录服务的网站U8国际·[中国区]有限公司官网V体育(VSport)官网-专业体育赛事直播与资讯平台,可以让PROFIBUS-DP的網絡中的主站來遠程操作UN200扩展模塊的I/O口龙8-long8·(国际)唯一官方网站。通過IM260從站模塊的DP端口熊猫体育-【中国区】官方直播平台网站K8·凯发【体育中国】集团旗舰厅官网登录入口,可連接到PROFIBUS-DP網絡的DP主站上K8·凯发【体育中国】集团旗舰厅官网登录入口U8国际·[中国区]有限公司官网,與同一網絡上如315-2DP等其它DP主站进行通信龙8-long8·(国际)唯一官方网站Zoty中欧·(中国)体育官方网站。下图是一個IM260通訊的基本PROFIBUS-DP網絡圖Zoty中欧·(中国)体育官方网站。



7. LED指示燈說明

    IM260 模塊在前面板上有四個状态LEDzoty中欧·(中国有限公司)官方网站,用來指示DP端口的運行狀態:
l  200CPU上電後Zoty中欧·(中国)体育官方网站龙8-long8·(国际)唯一官方网站zoty中欧·(中国有限公司)官方网站,DX MODE燈一直熄滅直到DP通訊開始Zoty中欧·(中国)体育官方网站zoty中欧·(中国有限公司)官方网站龙8-long8·(国际)唯一官方网站。
l  DP的通訊成功地初始化後(IM 260 PROFIBUS-DP 模塊进入和主站交换数据的状态时)V体育(VSport)官网-专业体育赛事直播与资讯平台U8国际·[中国区]有限公司官网,DX MODE燈變綠直到數據交換狀態結束Zoty中欧·(中国)体育官方网站。

l  如果DP通訊中斷杏鑫|杏鑫登录|杏鑫注册|杏鑫平台|杏鑫官方杏鑫娱乐|杏鑫平台-专为杏鑫提供注册登录服务的网站球客岛-专业体育赛事直播资讯平台,強迫IM260模塊退出数据交换模式熊猫体育-【中国区】官方直播平台网站V体育(VSport)官网-专业体育赛事直播与资讯平台,此时DX MODE燈熄滅而DP/ERROR燈變紅U8国际·[中国区]有限公司官网龙8-long8·(国际)唯一官方网站zoty中欧·(中国有限公司)官方网站。此狀態一直保持到200CPU斷電或者數據交換重新開始球客岛-专业体育赛事直播资讯平台杏鑫|杏鑫登录|杏鑫注册|杏鑫平台|杏鑫官方。

l  如果主站寫入到IM260模塊的I/0組態有問題或參數信息錯誤K8·凯发【体育中国】集团旗舰厅官网登录入口熊猫体育-【中国区】官方直播平台网站球客岛-专业体育赛事直播资讯平台,則DP ERROR將紅燈閃爍杏鑫娱乐|杏鑫平台-专为杏鑫提供注册登录服务的网站zoty中欧·(中国有限公司)官方网站龙8-long8·(国际)唯一官方网站。

l  如果沒有DC24V供電熊猫体育-【中国区】官方直播平台网站,POWER(電源)燈將熄滅龙8-long8·(国际)唯一官方网站K8·凯发【体育中国】集团旗舰厅官网登录入口。
